Клапаны под приварку в Екатеринбурге
Клапаны под приварку - это вид трубопроводной арматуры, корпус которой присоединяется к трубопроводу методом сварки. В отличие от фланцевых или муфтовых соединений, сварной стык является неразъёмным и обеспечивает полную герметичность соединения, исключая утечки рабочей среды через прокладки или резьбовые стыки. Запорный элемент (затвор) в таких клапанах перемещается возвратно-поступательно параллельно оси потока рабочей среды.
Конструкция
Клапан под приварку состоит из следующих основных узлов:
- Корпусная часть - корпус с присоединительными патрубками под приварку к трубопроводу и крышка, соединённые шпильками и гайками
- Затворная часть - шток, плунжер (или золотник), седло; в клеточных конструкциях также клетка (втулка с профильными отверстиями)
- Уплотнение штока - сальниковое, сильфонное или мембранное, обеспечивающее герметичность по подвижному соединению
- Привод - ручной (маховик, штурвал) или механизированный (электрический, пневматический)
Концы патрубков клапана выполняются с разделкой кромок под сварку: либо под приварку встык (butt-weld) для магистральных трубопроводов, либо штуцерно-торцевое соединение для малых диаметров.
Принцип работы
Принцип работы клапана основан на изменении проходного сечения потока рабочей среды путём перемещения запорного органа (плунжера, золотника) относительно седла. При перемещении штока под действием привода плунжер совершает возвратно-поступательное движение, изменяя гидравлическое сопротивление клапана. В запорных клапанах затвор принимает два положения - «открыто» и «закрыто». В регулирующих - поддерживает промежуточные положения для изменения расхода, давления или температуры среды.
Ключевые особенности и преимущества
- Абсолютная герметичность стыка - сварное соединение исключает утечки через фланцевые прокладки, что критично для токсичных, взрывоопасных и радиационных сред
- Минимум обслуживания - не требуется периодическая подтяжка фланцевых соединений
- Высокая надёжность - отсутствие разъёмных соединений снижает риск отказов
- Допустимость высоких давлений и температур - сварной стык выдерживает более жёсткие параметры, чем фланцевый
- Компактность - отсутствие фланцев уменьшает габариты и массу арматуры
- Виброустойчивость - сварное соединение не ослабляется при пульсирующих потоках
Основные разновидности
По функциональному назначению:
- Запорные (вентили) - для полного перекрытия потока

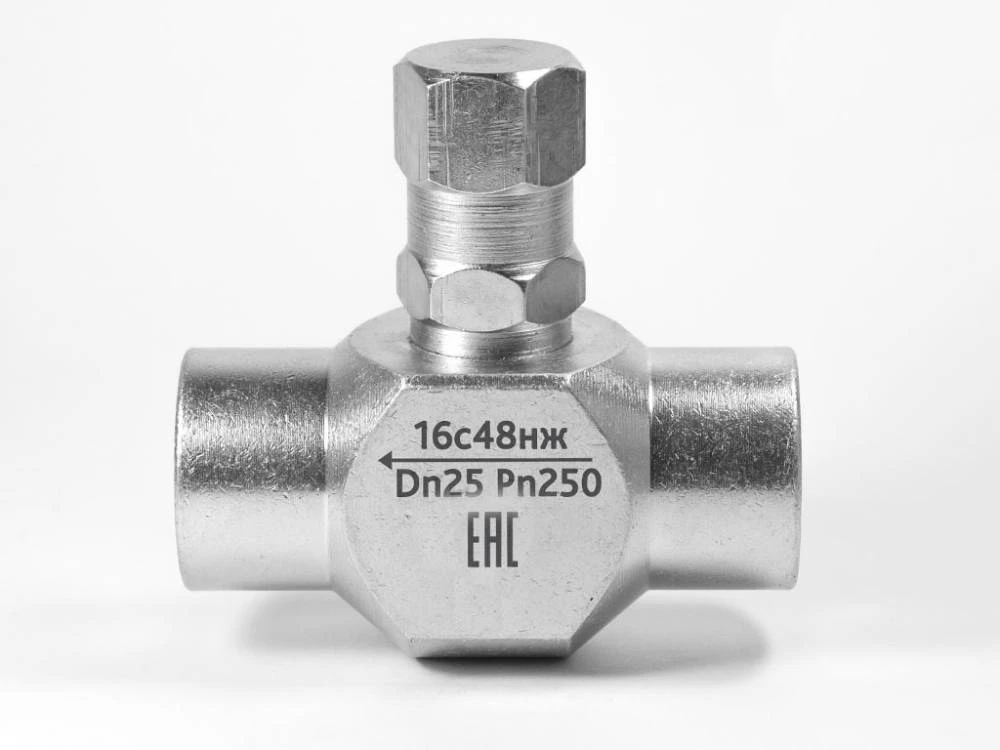

- Обратные - автоматическое предотвращение обратного потока среды
- Регулирующие - для изменения расхода и давления
- Запорно-регулирующие - совмещают функции запора и регулирования
- Отсечные - быстрое перекрытие потока в аварийных ситуациях
- Игольчатые (дроссельные) - для точного регулирования расхода
По конструкции затвора:
- Односедельные - один затвор на общей оси, несбалансированная конструкция
- Двухседельные - два параллельных затвора, сбалансированная конструкция
- Клеточные (плунжерные) - профилированные отверстия во втулке, жёсткая направляющая плунжера
По расположению патрубков:
- Проходные - входной и выходной патрубки на одной оси
- Угловые - патрубки под углом 90 градусов
- Прямоточные - направление потока сохраняется, ось шпинделя расположена наклонно
По типу уплотнения штока:
- Сальниковые - набивка сальника обеспечивает герметичность
- Сильфонные - сильфон (упругая гофрированная трубка) исключает контакт среды с атмосферой
- Мембранные - мембрана разделяет рабочую полость от внешней среды
Где применяется
- Энергетика - тепловые и атомные электростанции, паропроводы высокого и сверхвысокого давления
- Нефтегазовый сектор - магистральные трубопроводы, технологические линии НПЗ
- Химическая промышленность - трубопроводы с агрессивными, токсичными средами
- Металлургия - системы охлаждения, газопроводы
- ЖКХ и теплоснабжение - тепловые сети, котельные
- Системы КИПиА - импульсные линии, линии отбора проб
Какие есть ограничения конструкции
- Неразъёмность соединения - для демонтажа и обслуживания клапана требуется вырезка сварного шва, что увеличивает трудозатраты и время простоя
- Квалификация персонала - приварку должен осуществлять обученный и аттестованный сварщик
- Защита внутренних полостей - при сварке необходимо предотвращать попадание сварного грата и окалины внутрь клапана
- Совместимость материалов - марка стали корпуса клапана должна быть свариваемой с материалом трубопровода
- Ограничение по замене - замена клапана на трубопроводе требует резки и повторной сварки, в отличие от фланцевого соединения
- Монтажное положение - для некоторых типов (например, обратных подъёмных) требуется строго определённое расположение
Варианты управления
- Ручной привод - маховик, штурвал; устанавливается на высоте не более 1,6 м от уровня площадки
- Электрический привод - электродвигатель с редуктором, управление по командному сигналу
- Пневматический привод - мембранный или поршневой, одностороннего или двустороннего действия с возвратными пружинами
- Электропневматический - комбинация электрического управления и пневматического исполнительного механизма
- Электромагнитный (соленоидный) - для отсечных клапанов малого диаметра
Рабочие среды
- Вода, пар, воздух
- Природный и сжиженный углеводородный газ
- Нефть, нефтепродукты, жидкие и газообразные углеводороды
- Аммиак, масло
- Кислоты, щёлочи, соляные смеси (при соответствующем материале корпуса)
- Нейтральные и агрессивные жидкие и газообразные среды, не разрушающие материалы деталей клапана
Виды присоединения
- Под приварку встык (butt-weld) - патрубки с стандартной разделкой кромки для сварки с трубой равного диаметра; основной способ для магистральных сетей (Ду 65 и выше)
- Штуцерно-торцевое соединение - выступающие патрубки под «муфтовую» приварку; используется на малых диаметрах (Ду 6–50) в системах КИПиА
- Комбинированный монтаж - один конец под приварку, второй - резьбовой или фланцевый; позволяет сделать узел частично разборным
Материал корпуса и запорного элемента
Материал корпуса:
- Углеродистая сталь (сталь 20, 25Л, 20ГЛ) - для воды и пара на ТЭЦ, диапазон от -40 до +425 °C, PN до 16-25 МПа
- Легированная сталь (12Х1МФ, 15Х1М1Ф) - для паропроводов высокого давления, до +560-585 °C
- Нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 12Х18Н9Т) - коррозионно-стойкая, от -70 до +600 °C
- Хладостойкая сталь (09Г2С) - для северных регионов и криогенных систем, до -60 °C
- Титановые сплавы - для особо агрессивных сред
Материал запорного элемента (золотника, плунжера):
- Сталь 20Х13, 12Х18Н10Т - для коррозионно-стойких исполнений
- Наплавка твёрдыми сплавами (ЦН-12М и аналоги) - для уплотнения «металл-металл»
- Фторопласт (PTFE) - для «мягкого» уплотнения, обеспечивающего высокую герметичность
Наиболее востребованные диаметры и давления
Диаметры (DN):
- Ду 6–50 - игольчатые клапаны для систем КИПиА и импульсных линий
- Ду 15–200 - запорные клапаны общего промышленного назначения
- Ду 50–700 - клапаны для энергетики и магистральных трубопроводов
Давления (PN):
- PN 16-40 бар (1,6-4,0 МПа) - общепромышленное применение, теплоснабжение
- PN 63-160 бар (6,3-16 МПа) - высокое давление, энергетика
- PN 250-400 бар (25-40 МПа) - сверхвысокое давление, игольчатые клапаны КИПиА
- PN до 400 - для специализированных применений
Основные производители в России
- Динамика (Казань) - завод запорной арматуры, специализируется на игольчатых клапанах под приварку Ду 6–200, PN до 400
- АДЛ / Гранвент (Москва) - производитель вентилей запорных серий KV17, KV37, KV40 под приварку из углеродистой и нержавеющей стали
- Клапана Ру - производитель обратных и предохранительных клапанов под приварку (19с38нж, 19с47нж и др.)
- Энергопром (Пенза) - производитель обратных клапанов под приварку 19с38нж, 19с47нж и других серий
Наиболее популярные бренды
- Zetkama - запорные и обратные клапаны под приварку из углеродистой стали
- BROEN - балансировочные клапаны под приварку серии BALLOREX Venturi
- ADL Гранвент - запорные вентили под приварку серий KV17, KV37, KV40
- РОСМА - игольчатые и электромагнитные клапаны под приварку
Где купить клапаны под приварку в Екатеринбурге?
Купить клапаны под приварку по цене завода-производителя можно в нашей компании. Подберём по техническим характеристикам, условиям среды и другим параметрам.
Сколько стоят клапаны под приварку в Екатеринбурге?
Цена на клапаны под приварку зависит от объёма закупки, наличия на складах и стоимости доставки (если везём под заказ из Китая) или производим под заказ.
Советы по выбору
Клапан под приварку ставят там, где нужна абсолютная герметичность и минимальная строительная длина. Игольчатые исполнения - для КИПиА: клапан Ду 15 и клапан Ду 20 точно дозируют расход в импульсных линиях. Для энергетики берите запорные клапаны Ду 50–200 на Ру 63-160 из стали 20 или нержавейки. Помните: сварное соединение неразъёмно - ремонт требует вырезки. Перед приваркой проверьте материал патрубков на совместимость с трубой, иначе в зоне шва начнётся коррозия.
Часто задаваемые вопросы о клапанах под приварку
Для чего нужны игольчатые клапаны под приварку?
Для систем КИПиА и импульсных линий: точная регулировка расхода и отбор давления на малых проходах клапан Ду 6–50.
До какого давления выпускаются клапаны под приварку?
Игольчатые - до PN 400, энергетические запорные - PN 63-160, общепромышленные - PN 16-40.
Из каких сталей делают корпуса?
Углеродистая сталь 20, нержавеющие 12Х18Н10Т и AISI 316 - по среде и температуре.
Как выполняется присоединение?
Сваркой встык, а также под ниппель для трубок малого диаметра в КИПиА.
Выдаёте ли оригиналы паспорта и сертификата?
Да, на каждую партию идут оригиналы: паспорт завода-изготовителя и сертификат соответствия.
Отгружаете ли до транспортной компании без доплаты?
Да, доставка до терминала ТК бесплатна.
Как быстро можно получить счёт?
На складские позиции - до 2 часов.
Есть ли порог минимального заказа?
Да, от 5 000 руб.
Сотрудничаете ли с закупками по тендерам?
Да, участвуем в тендерах и поставляем контрактные объёмы.
Можно ли запросить фото изделий до отгрузки?
Да, отправим фото по запросу.
Почему выгодно приобретать клапаны под приварку оптом у нас
- Прямой импорт из Китая - экономия до 30% от рыночной цены; контейнерные поставки держат склад полным.
- Отсрочка платежа до 2 месяцев - помогаем не вынимать деньги из оборота.
- Изготовление и токарные работы по чертежам от 5 дней: проточка, оцинковка, нестандарт по ТЗ.
- Документы на 100% партий: паспорт, сертификат, ГТД; герметичность по классам ГОСТ 9544.
- Скидки до 30% от розничной цены, особые условия для крупных проектов и снабженцев.
- Оперативный сервис: счёт за 2 часа, фото перед отгрузкой по запросу.
- Бесплатная доставка до терминала ТК и отправка по всей России.
- Комплектация «под ключ» из Китая - любые клапаны под приварку и элементы трубопровода под заказ.
